什么是立体显微镜？它的工作原理是什么？

2025-11-25 16:35:36

立体显微镜是一种光学仪器，旨在提供清晰的三维图像，用于观察微小物体和表面细节。与主要用于高倍率观察薄片标本的标准显微镜不同，立体显微镜能够为用户提供更宽广、更自然的物体视野。这使得立体显微镜广泛应用于检测、组装、维修、教学、科研、电子产品、珠宝、塑料、生物样本等诸多领域。

立体显微镜与其他显微镜的主要区别在于其观察方式。立体显微镜通常使用两条独立的光路，因此用户的左右眼分别看到略有不同的标本图像。大脑会将这些图像结合起来，从而产生深度感。这种三维效果使人们更容易理解物体的形状、高度、边缘和表面结构。

对于制造商、实验室、学校、珠宝作坊、电子公司和检测团队而言，在选择立体显微镜之前，了解其工作原理至关重要。合适的立体显微镜应与被测物体的大小、所需的放大倍数、工作距离、光照条件和检测类型相匹配。更高的放大倍数并不总是意味着更好的结果。

什么是立体显微镜？

立体显微镜是一种设计用于低倍至中倍放大观察并具有三维成像效果的显微镜。它有时也被称为立体视显微镜或解剖显微镜。当用户需要操作或检查实物，而不仅仅是观察极薄的生物切片时，立体显微镜尤其有用。

立体显微镜的光学设计形成了两条观察路径。每只眼睛从略微不同的角度接收到图像。由于人眼自然地利用双眼来判断深度，这两幅图像有助于观察者理解标本的三维结构。

这种设计特别适用于有高度的物体、表面不平整的物体、小型机械零件、电线、电子元件、宝石、珠宝镶嵌物、昆虫、植物材料以及其他对表面形状有要求的样品。

因此，立体显微镜与传统的生物显微镜在用途和观察体验上都有所不同。生物显微镜通常设计用于通过透射光观察制备好的标本，并且通常使用更高的放大倍率。而立体显微镜则常用于在较低放大倍率下观察和操作较大的标本表面。

立体显微镜的工作原理是什么？

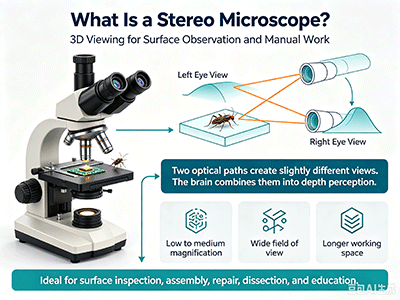

立体显微镜的基本工作原理非常简单。光线照射标本，物镜系统收集并放大图像，两条光路分别将略有不同的图像传输到用户的眼睛。大脑将这些图像结合起来，从而产生深度感知。

使用立体显微镜观察时，用户看到的并非简单的平面放大图像，而是更容易识别表面高度的细微变化。这是立体显微镜在检查和手工操作中最大的实用优势之一。

光学系统通常包括物镜、两个光学通道、目镜或其他观察系统、照明装置以及用于聚焦和定位的机械部件。不同的立体显微镜设计可能采用不同的光学结构，但其主要目的相同：提供舒适的放大观察效果和良好的深度感知。

例如，在检查小型电子元件时，用户不仅需要观察元件本身，还需要观察焊点位置、导线连接、表面缺陷以及相邻部件之间的关系。立体显微镜能够使这类工作更加轻松，因为它可以保持被测物体更自然的空间外观。

为什么立体显微镜能产生3D图像？

三维立体感源于双眼视觉。人眼间距很小，因此每只眼睛看到的景象角度略有不同。大脑利用这两幅图像之间的差异来估算深度。

立体显微镜的原理与之类似。它并非向双眼发送完全相同的图像，而是提供两个相关的视图。这两个视图包含关于标本位置和表面形状的略微不同的信息。

这就是“立体”一词重要的原因。立体显微镜并非简单地放大物体，而是创造了一种观察条件，帮助用户理解物体的空间结构。

对于实际的检测工作而言，这非常有用。当技术人员需要放置小型元件、去除微小缺陷、检查焊点、修理珠宝或操作精密样品时，深度感知可以使操作更加自然流畅。

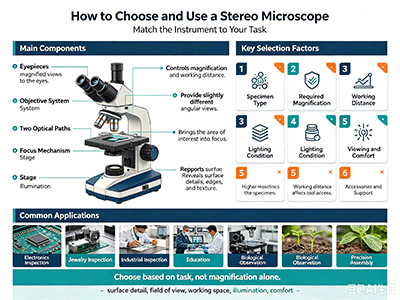

立体显微镜的主要组成部分

立体显微镜由几个重要部件组成。了解这些部件有助于选择合适的配置。

目标系统

物镜系统位于样本附近，在成像和放大过程中起着重要作用。不同的物镜可以提供不同的放大倍率范围、工作距离和视场。

选择体视显微镜时，应同时考虑物镜和所需的工作距离。如果用户需要足够的空间用工具操作标本，则过短的工作距离可能不合适。

两条光路

双光路是立体显微镜的标志性特征。它们为左右眼提供略微不同的视野。由此产生的双目观察有助于形成立体显微镜特有的三维效果。

目镜

目镜使观察者能够看到放大后的图像。根据立体显微镜的配置，目镜可能有多种放大倍率可供选择。最终的放大倍率由物镜系统和目镜系统的组合决定。

聚焦机制

聚焦机构允许用户移动光学系统或样本位置，直至所需区域清晰可见。平滑聚焦至关重要，因为用户在检测过程中可能需要反复进行微调。

阶段

载物台用于支撑标本。根据应用的不同，体视显微镜可能使用简单的平板载物台、专用载物台或其他支撑装置。载物台应为被观察物体提供足够的空间和稳定性。

照明

照明是立体显微镜的另一个重要组成部分。正确的照明有助于展现表面细节、边缘、纹理、颜色和微小缺陷。根据样本的不同，来自上方的入射光或来自下方的透射光都可能有效。

立体显微镜是用来做什么的？

当用户需要放大观察物体并保持良好的深度感知时，就会使用立体显微镜。这使得立体显微镜特别适用于检查和手动操作。

电子检测

电子产品制造商和维修技术人员经常需要检查小型元件、连接器、焊点、电路板、导线和装配细节。立体显微镜可以提供放大视野，同时保持足够的操作空间以进行手动操作。

在电子元件检测中，用户可能需要识别表面缺陷、定位问题、焊接问题、污染或元件损坏。显微镜的具体配置取决于元件尺寸和所需的细节程度。

珠宝检验

立体显微镜也广泛用于珠宝制作。珠宝商和宝石专家可能需要检查宝石镶嵌、爪镶、表面、雕刻、抛光以及细小的结构细节。

在处理小型珠宝时，三维立体观察效果非常有用，因为用户需要了解不同部件的位置和形状。合适的立体显微镜还可以为维修或组装过程中使用的工具提供足够的操作距离。

工业检验

工业用户可以使用立体显微镜来检查小型机械部件、模制零件、金属表面、塑料部件、连接器和组件。显微镜可以帮助操作人员识别可见缺陷，并检查肉眼难以观察的细节。

教育

在学校和教学实验室中，立体显微镜可用于向学生介绍昆虫、植物、岩石、材料、小型机械物体和其他样本。由于图像具有三维立体感，学生通常能更自然地理解物体的形状。

生物学观察

虽然生物显微镜通常是观察薄片标本和进行高倍生物观察的首选，但立体显微镜在生物学中也占有一席之地。它可用于观察较大的标本、昆虫、植物结构、解剖工作和表面观察。

立体显微镜与生物显微镜

立体显微镜和生物显微镜都是光学显微镜，但它们的设计目的不同，主要满足不同的观察需求。了解二者的区别可以帮助消费者避免仅凭“显微镜”二字就做出错误的选择。

这种比较并不意味着一种类型会取代另一种。实验室可能同时使用这两种类型。正确的选择取决于用户需要观察什么以及显微镜的用途。

立体显微镜与数码显微镜

数字显微镜利用摄像头和显示系统在屏幕上呈现放大图像，而传统的立体显微镜则通过光学观察路径提供直接的双目观察。现代显微镜系统可以结合光学和数字功能，因此二者之间的区别并非总是绝对的。

当操作者需要直接感知深度并舒适地进行实时观察时，立体显微镜尤其有用。而当用户需要向多人展示图像、拍摄图像、录制视频或进行基于计算机的图像分析时，数字显微镜则非常有用。

对于需要在观察的同时操作样本的检验团队来说，立体显微镜尤其实用。而对于文档记录、培训演示或基于屏幕的检验，数字显微镜则可能更加便捷。

立体显微镜应该具备多大的放大倍率？

没有一种单一的放大倍率适用于所有立体显微镜应用。合适的放大倍率取决于样本的大小以及用户需要观察的最小细节。

更高的放大倍率可以提供更大的图像，但同时也会缩小视野，使定位目标区域变得更加困难。较低的放大倍率则可以提供更宽广的​​视野，使操作较大的物体更加容易。

因此，我建议首先选择所需的观察细节。如果用户需要检查一个大型部件并绕其表面移动，则更宽的视野可能更有用。如果用户需要检查一个非常小的特征，则可能需要更高的放大倍率。

工作距离同样重要。较长的工作距离能让用户在物镜和标本之间拥有更大的物理空间。这在使用镊子、焊接工具、维修工具或其他立体显微镜下的设备时非常有用。

为什么工作距离很重要

工作距离是指当图像清晰聚焦时，物镜前端与被测样品之间的距离。购买显微镜时很容易忽略这个参数，但它在实际工作中却至关重要。

想象一下，一位技术人员正在维修一个小型电子元件。如果目标物离元件非常近，技术人员的手和工具可能就没有足够的空间操作。合适的较长工作距离可以让操作更加舒适。

同样的道理也适用于珠宝维修。珠宝匠可能需要在显微镜下拿着小型工具观察微小的镶嵌物或宝石。因此，显微镜不仅需要提供放大倍率，还需要足够的操作空间。

立体显微镜的照明选项

良好的照明可以彻底改变立体显微镜的实用性。不同的标本对光的反射和吸收方式不同，因此一种照明方法可能并不适用于所有应用。

事故照明

入射照明是从上方将光线照射到样品表面。它通常适用于不透明物体，例如金属零件、电子元件、珠宝、塑料和机械组件。

透射光

透射光是从下方将光线照射到样品上。对于透明或半透明样品，透射光非常有用，因为光线穿过样品有助于展现其内部或轮廓细节。

可调节照明

当样品表面外观差异显著时，可调节照明非常有用。通过改变光照方向或强度，用户有时可以更清晰地观察边缘、纹理、划痕或其他细节。

因此，照明应该与立体显微镜一起考虑，而不是作为无关的配件来考虑。

如何选择立体显微镜

如果购买过程从应用开始，那么选择立体显微镜就会容易得多。

1. 鉴定标本

首先，确定你要检查的是什么。是电子元件、宝石、机械零件、生物标本、塑料制品、昆虫、植物样本，还是其他什么东西？标本的选择将决定后续的许多选择。

2. 确定所需的放大倍数

确定需要显示的细节尺寸。不要盲目选择最高放大倍率。对于某些任务而言，合适的视野和舒适的工作距离可能更为重要。

3. 检查工作距离

如果操作人员需要在显微镜下使用工具，工作距离就显得尤为重要。更大的空间可以大大简化手动检查和组装过程。

4. 考虑照明

思考一下样本是否具有反光性、透明性、深色、浅色、光滑、粗糙或纹理丰富。光照应有助于展现对检验至关重要的细节。

5. 考虑观看舒适度

如果显微镜每天要使用数小时，舒适的观察和对焦体验至关重要。操作者应该能够轻松工作，而无需不断与光学系统或机械控制装置作斗争。

6. 考虑配件

根据应用需求，您可能需要不同的物镜、目镜、照明系统、支架、相机、适配器或其他显微镜配件。在购买主机之前，最好先规划好这些需求。

立体显微镜在不同行业的应用

立体显微镜的灵活性解释了为什么它在许多不同的行业中都有应用。

在电子制造领域，立体显微镜可以辅助小型元件的检测和组装。操作人员可以观察焊点、连接器、导线、电路板和元件表面。

在珠宝制造和维修中，显微镜可以帮助用户检查宝石、金属表面、镶嵌、爪镶、雕刻以及各种精细细节。当需要观察微小部件的形状和位置时，三维成像效果尤为有用。

在精密制造领域，立体显微镜可用于检测模制塑料零件、机加工部件、连接器和小组件。它也可用于生产检查或维修工作。

在教育领域，立体显微镜可以使科学课更具互动性。学生可以观察肉眼难以舒适观看的微小物体，同时还能看到它们的整体三维形状。

在生物学研究中，立体显微镜对于观察较大的标本和表面结构非常有用。它并非旨在取代所有类型的生物显微镜，而是发挥着不同的观察作用。

如何维护立体显微镜

立体显微镜若操作和维护得当，可提供可靠的服务。光学表面应避免沾染灰尘、指纹、潮气和不合适的清洁剂。

清洁光学表面时，请使用专为光学设备设计的清洁材料，并遵循制造商的说明。除非设备说明书明确允许，否则请勿用力擦拭光学表面或使用家用化学品。

不使用显微镜时，应将其盖好。保持光学系统清洁，避免灰尘进入，可以减少清洁的次数。

机械调焦和载物台组件应操作顺畅。如果出现异常阻力、松动或位移，最好先检查问题所在，而不是强行操作。

对于实验室和生产设施而言，建立简单的维护程序可以帮助保持立体显微镜随时可以进行日常检查。

购买立体显微镜时常见的错误

一个常见的错误是仅根据放大倍数来选择显微镜。如前所述，放大倍数只是光学系统的一部分。

另一个常见的错误是忽略工作距离。显微镜的放大倍数可能合适，但如果操作者无法舒适地在物镜下使用工具，仍然会很不方便。

有些买家还会忽略照明问题。当被检表面难以看清时，即使是高质量的光学系统也无法弥补照明不足的问题。

另一个问题是购买配置过于复杂的显微镜。如果显微镜的用途仅仅是简单的教学观察，那么添加用户不需要的设备可能会增加成本，并使操作更加困难。

最后，买家有时会忽略售后支持、替换配件、包装和国际配送等因素。对于专业用户而言，这些实际因素与光学规格同样重要。

结论

立体显微镜旨在使微小物体更容易观察，同时保留必要的深度感。它的两条光路为用户的双眼提供略微不同的图像，从而使大脑能够构建三维视觉效果。这使得立体显微镜在检测、组装、维修、教学、珠宝、电子产品、工业生产以及某些生物学应用领域中尤为有用。

最好的立体显微镜并非仅仅是放大倍数最大的那一款。实际选择时，应考虑标本、放大倍数、工作距离、视野、照明、调焦方式、附件以及日常工作环境等因素。

对于正在研究立体显微镜的买家来说，了解这些基本原理将大大简化产品选择过程。一旦明确了实际用途，就可以选择一种能够在图像细节、工作空间、舒适度和易用性之间取得最佳平衡的显微镜配置。
